LCX-3
关键词：智慧农业、智慧养殖、工业机器人、智慧仓储、智能物流
产品详情
LCX-3 型钢制悬臂梁式称重传感器，一端固定、一端加载、摇柱式压头传力，并且有良好的密封结构。受力后自动调心好，安装容易、适用方便、互换性好，可用于制作各种超薄型电子汽车衡、单轨吊秤、料斗秤等。

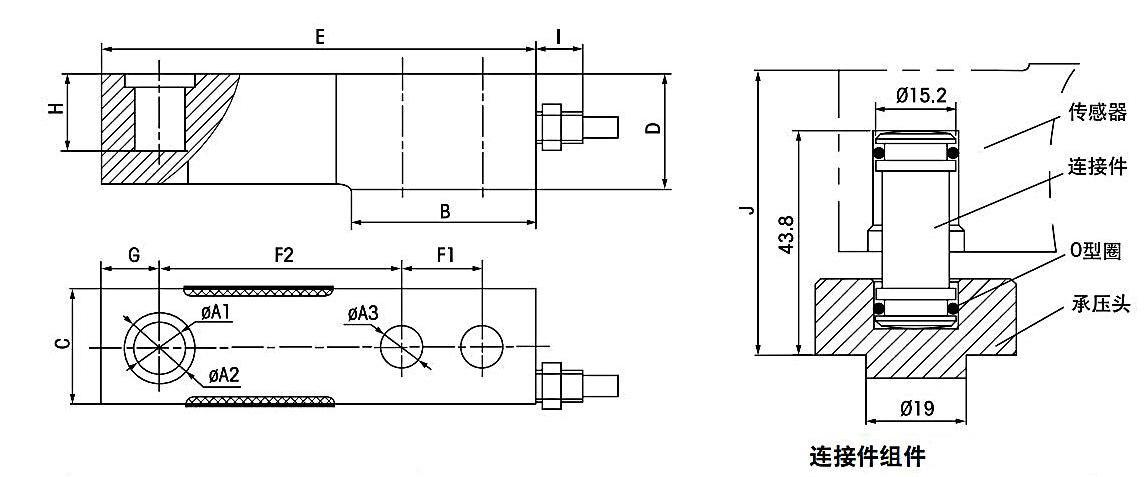

| 外形尺寸dimensions (mm) （In mm. 1mm=0.03937inches） | |||||||||||||
| 额定载荷（kg) Rated Load | φA1 | φA2 | φA3 | B | C | D | E | F1 | F2 | G | H | I | J |
| 500 | 16 | 22 | 12.5 | 57.8 | 30.2 | 35 | 133.4 | 25.4 | 76.2 | 15.4 | 22 | 17 | 55.3 |
| 1000 | 16 | 22 | 12.5 | 58.2 | 36.6 | 36.6 | 137 | 25.4 | 76.2 | 18.4 | 23.7 | 17 | 54.6 |
| 2000 | 16 | 22 | 12.5 | 58.2 | 36.6 | 36.6 | 137 | 25.4 | 76.2 | 18.4 | 23 | 17 | 55.3 |
| 3000 | 16 | 22 | 12.5 | 58.2 | 36.6 | 36.6 | 137 | 25.4 | 76.2 | 18.4 | 23 | 17 | 55.3 |
| 技术参数Technical parameter | |||
额定载荷 Rated capacities（Emax） | 500,1000,2000,3000(KG) | 温度补偿范围 Temperature range compensated | -10℃~+40℃ |
灵 敏 度 sensitivity | 2 ± 0.002mV/V | 工作温度范围 Temperature range operateing | -20℃~+65℃ |
综合误差 Total error | ±0.02%F.S；±0.05%F.S | 安 全 过 载 MAX safety overload | 150%F.S |
蠕 变 Creep error | ±0.02%F.S（30min） | 极 限 过 载 Limit overload | 300%F.S |
零点平衡 Zero balance | ±1%F.S | 推荐激励电压 Excitation voltage ,recommend | 5~15V DC |
零点温度影响 TCO | ±0.02%F.S/10℃ | 最大激励电压 Excitation voltage ,maximum | 20V DC |
输出温度影响 TC SPAN | ±0.02%F.S/10℃ | 防 封 等 级 Protuction class | IP67 |
输入阻抗 Input impedance | 381±4Ω， | 材 质 Construction | 合金钢（Alloy Steel） |
输出阻抗 Output impedance | 350±1Ω； | 电 缆 Cable | Length：3.1m Diameter：φ5.2mm |
绝缘阻抗 Insulation impedance | ≥5000MΩ （50V DC） | 执行标准 Execution standard | GB/T7551-2008，OIML R60 |
连接方式： 电源+（红）；电源- （黑）；信号+ （绿）；信号- （白） Cable Color Code： Exc+（Red）； Exc-（Black）；Sig+（Green）；Sig-（White） | |||
