LCQ-5
关键词：智慧农业、智慧养殖、工业机器人、智慧仓储、智能物流
产品详情
LCQ-5型桥式称重传感器，配以独特的浮动承力机构，可自动复位，传感器抗侧向力和抗衡 性能好，经过良好的防潮密封，适应恶劣工作环境。安装方便、互换性好、可用于制造各种电子汽车衡、轨道衡、料斗秤及各种称重传用衡器。

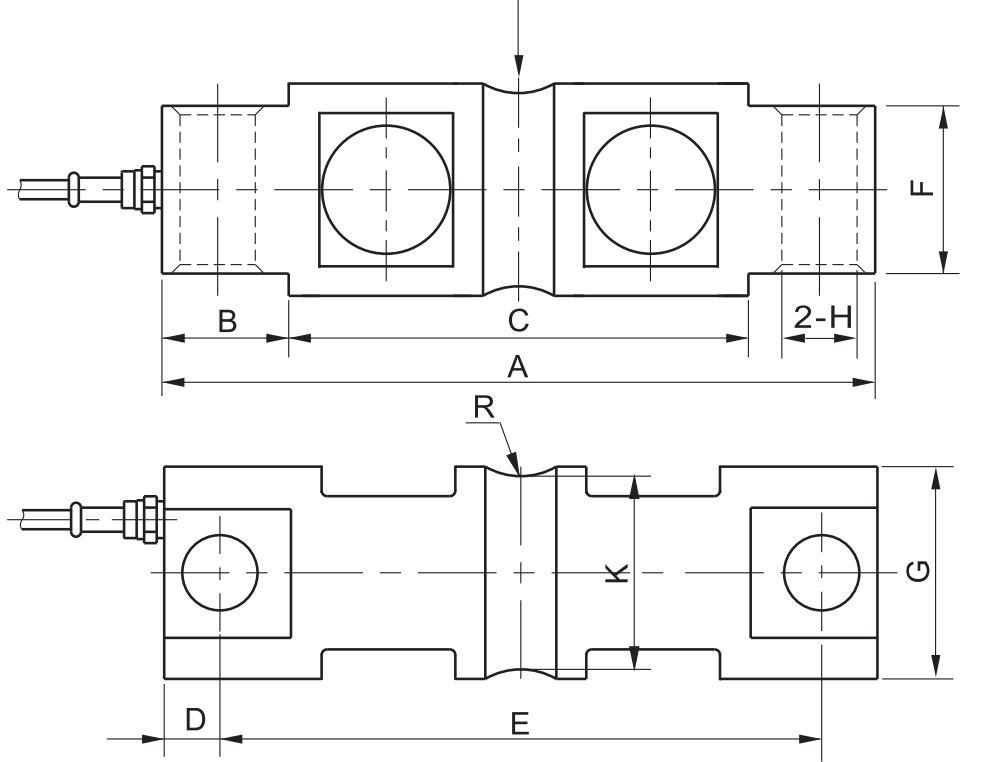

| 外形尺寸dimensions (mm) （In mm. 1mm=0.03937inches） | ||||||||||
| 额定载荷(klb) | A | B | C | D | E | F | G | H | K | R |
| Rated Load | ||||||||||
| 5月10日 | 206 | 36.5 | 133 | 15.7 | 174.6 | 28.5 | 43.2 | 16.5 | 37.6 | 12.7 |
| 20 | 206 | 36.5 | 133 | 15.7 | 174.6 | 28.5 | 49.5 | 16.5 | 37.6 | 12.7 |
| 30-60 | 260 | 47.5 | 165 | 22 | 216 | 60.2 | 76.2 | 27 | 69.3 | 25.4 |
| 100 | 286 | 47.5 | 190.5 | 22.4 | 241.3 | 63.5 | 88 | 27 | 82.3 | 38.1 |
| 150 | 286 | 47.5 | 190.5 | 22.4 | 241.3 | 71.1 | 89 | 27 | 82.3 | 38.1 |
| 200 | 409 | 77.5 | 254 | 39.5 | 330 | 116.7 | 137 | 40 | 131 | 50.8 |
| 技术参数Technical parameter | |||
额定载荷 Rated capacities（Emax） | 5,10,20,30,60,100,150,200Klb | 温度补偿范围 Temperature range compensated | -10℃~+40℃ |
灵 敏 度 sensitivity | 3.0±0.002mV/V | 工作温度范围 Temperature range operateing | -30℃~+70℃ |
综合误差 Total error | ±0.02%F.S；±0.05%F.S | 安 全 过 载 MAX safety overload | 150%F.S |
蠕 变 Creep error | ±0.02%F.S（30min） | 极 限 过 载 Limit overload | 180%F.S |
零点平衡 Zero balance | ±1%F.S | 推荐激励电压 Excitation voltage ,recommend | 10~12V DC |
零点温度影响 TCO | ±0.02%F.S/10℃ | 最大激励电压 Excitation voltage ,maximum | 15V DC |
输出温度影响 TC SPAN | ±0.02%F.S/10℃ | 防 封 等 级 Protuction class | IP67,IP68 |
输入阻抗 Input impedance | 750±10Ω | 材 质 Construction | 合金钢（Alloy Steel） 不锈钢Stainless Steel |
输出阻抗 Output impedance | 702±3Ω；703±5Ω（L≥15m） | 电 缆 Cable | Length：10m 12m Diameter：φ6mm |
绝缘阻抗 Insulation impedance | ≥5000MΩ （100V DC） | 执行标准 Execution standard | GB/T7551-2008，OIML R60 |

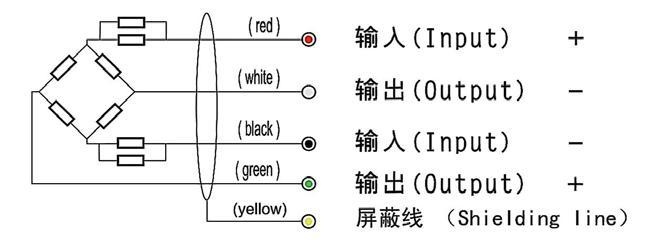

连接方式： 电源+（红）；电源- （黑）；信号+ （绿）；信号- （白 ）Cable Color Code： Exc+（Red）； Exc-（Black）；Sig+（Green）；Sig-（White） | |||
