LCL-4
关键词:智慧农业、智慧养殖、工业机器人、智慧仓储、智能物流
产品详情
LCL-4扭力环传感器,采用先进的扭环设计,具有外形尺寸小、量程覆盖面大、精度高等优点,具有安装方便、抗偏载能力强、抗冲击性能好等特点,经过良好的防潮密封,适应恶劣的工作环境。适合制做汽车衡、料斗秤、配料秤等产品。

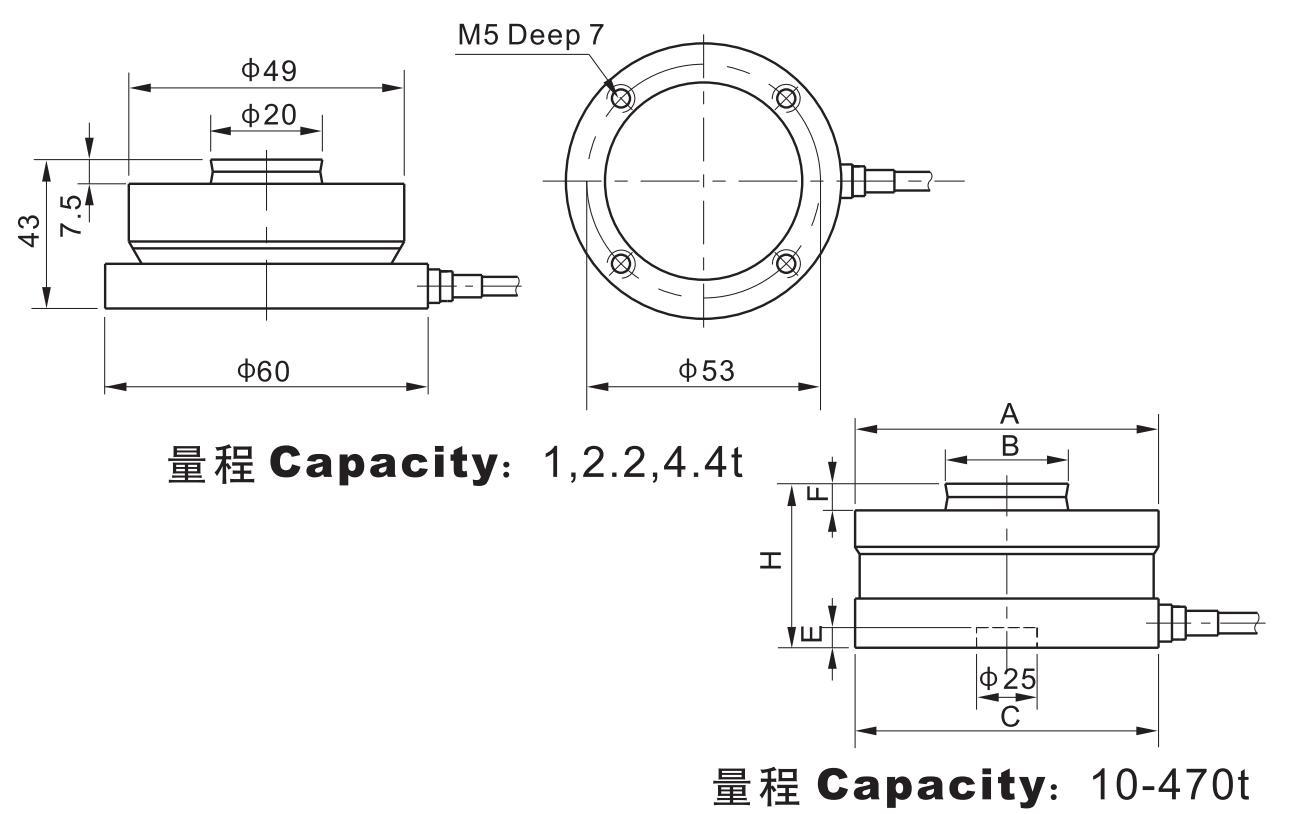

额定载荷(t)Rated load 尺寸Size mm | 10 | 15 | 22 | 33 | 47 | 68 | 100 | 150 | 220 | 330 | 470 |
A | 74 | 75 | 75 | 95 | 130 | 130 | 150 | 150 | 225 | 225 | 270 |
B | 30 | 30 | 30 | 40 | 60 | 60 | 70 | 70 | 100 | 100 | 120 |
C | 75 | 75 | 75 | 95 | 130 | 130 | 150 | 150 | 225 | 225 | 270 |
E | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 10 | 10 | 10 |
F | 6.5 | 6.5 | 6.5 | 10 | 14 | 14 | 16 | 16 | 24 | 24 | 28 |
H | 50 | 50 | 50 | 65 | 75 | 85 | 90 | 100 | 130 | 145 | 170 |
技术参数Technical parameter | |||
额定载荷 Rated capacities (Em ax) | 10,15,22,33,47,68,100,150,220,330,470t | 温度补偿范围 Temperature range compensated | -10℃~+40℃ |
灵 敏 度 sensitivity | 2.85±0.002mV/V, | 工作温度范围 Temperature range operateing | -30℃~+70℃ |
综合误差 Total error | ±0.02%F.S;±0.05%F.S | 安 全 过 载 MAX safety overload | 150%F.S |
蠕 变 Creep error | ±0.02%F.S(30min) | 极 限 过 载 Limit overload | 180%F.S |
零点平衡 Zero balance | ±1%F.S | 推荐激励电压 Excitation voltage ,recommend | 10~12V DC |
零点温度影响 TCO | ±0.02%F.S/10℃ | 最大激励电压 Excitation voltage ,maximum | 15V DC |
输出温度影响 TC SPAN | ±0.02%F.S/10℃ | 防 封 等 级 Protuction class | IP67,IP68 |
输入阻抗 Input impedance | 1450±10Ω | 材 质 Construction | 合金钢(Alloy Steel) 不锈钢Stainless Steel |
输出阻抗 Output impedance | 1402±5Ω | 电 缆 Cable | Length:10m Diameter:φ6mm |
绝缘阻抗 Insulation impedance | ≥5000MΩ (100V DC) | 执行标准 Execution standard | GB/T7551-2008,OIML R60 |
连接方式: 电源+(红);电源- (黑);信号+ (绿);信号- (白) Cable Color Code: Exc+(Red); Exc-(Black);Sig+(Green);Sig-(White) |
