LCD-4型称重传感器是典型的板环式传感器，采用薄壁盲孔结构，弹性体采用合金钢材料制作，具有精度高，安装方便、抗偏载能力强、抗冲击性好等特点，经过良好的防潮密封，适用各种起重、吊装的恶劣的工作环境。

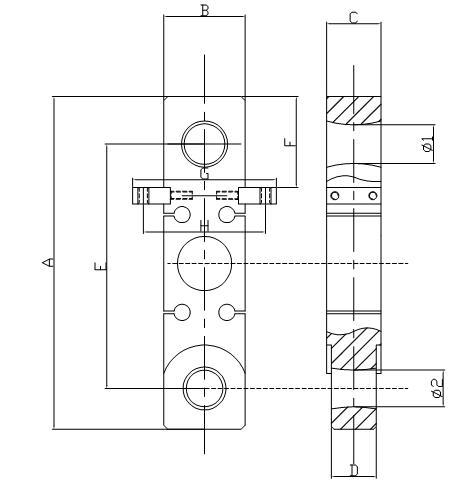

| 外形尺寸dimensions(mm)(In mm.limn=0. 03937inches) | ||||||||||
| t | A | B | C | D | E | F | G | H | φ1 | φ2 |
| 5 | 233 | 60 | 34 | 20 | 182 | 70 | 106 | 90 | 25 | 20 |
| 7.5 | 245 | 60 | 40 | 33 | 181 | 79 | 106 | 90 | 34 | 27 |
| 12.5 | 275 | 72 | 50 | 33 | 210 | 95 | 122 | 96 | 38 | 27 |
| 技术参数Technicalparameter | |||
额定载荷 Rated capacities （Em ax） | 5,7.5,12.5t | 温度补偿范围 Temperature range compensated | -10℃~+40℃ |
灵 敏 度 sensitivity | 1.5.0±0.002mV/V，2.0±0.002mV/V | 工作温度范围 Temperature range operateing | -30℃~+70℃ |
综合误差 Total error | ±0.02%F.S；±0.05%F.S | 安 全 过 载 MAX safety overload | 150%F.S |
蠕 变 Creep error | ±0.02%F.S（30min） | 极 限 过 载 Limit overload | 180%F.S |
零点平衡 Zero balance | ±1%F.S | 推荐激励电压 Excitation voltage ,recommend | 10~12V DC |
零点温度影响 TCO | ±0.02%F.S/10℃ | 最大激励电压 Excitation voltage ,maximum | 15V DC |
输出温度影响 TC SPAN | ±0.02%F.S/10℃ | 防 封 等 级 Protuction class | IP67,IP68 |
输入阻抗 Input impedance | 380±10Ω， | 材 质 Construction | 合金钢（Alloy Steel） 不锈钢Stainless Steel |
输出阻抗 Output impedance | 350±3Ω； | 电 缆 Cable | Length：0.4m Diameter：φ6mm |
绝缘阻 Insulation impedance | ≥5000MΩ （100V DC） | 执行标准 Execution standard | GB/T7551-2008，OIML R60 |

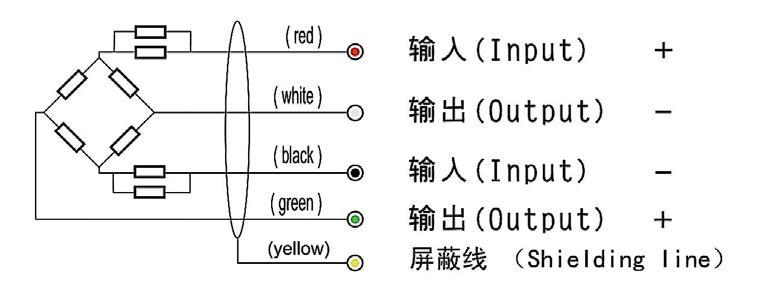

连接方式： 电源+（红）；电源- （黑）；信号+ （绿）；信号- （白） Cable Color Code： Exc+（Red）； Exc-（Black）；Sig+（Green）；Sig-（White） | |||
