产品详情
LCD-3型称重传感器是吊钩称专用传感器，弹性体采用整体合金钢制作，具有过载能力强、精度高、抗偏载能力好等优点。在弹性体的上下端配套了专用的吊环、吊钩，组装吊称十分方便。

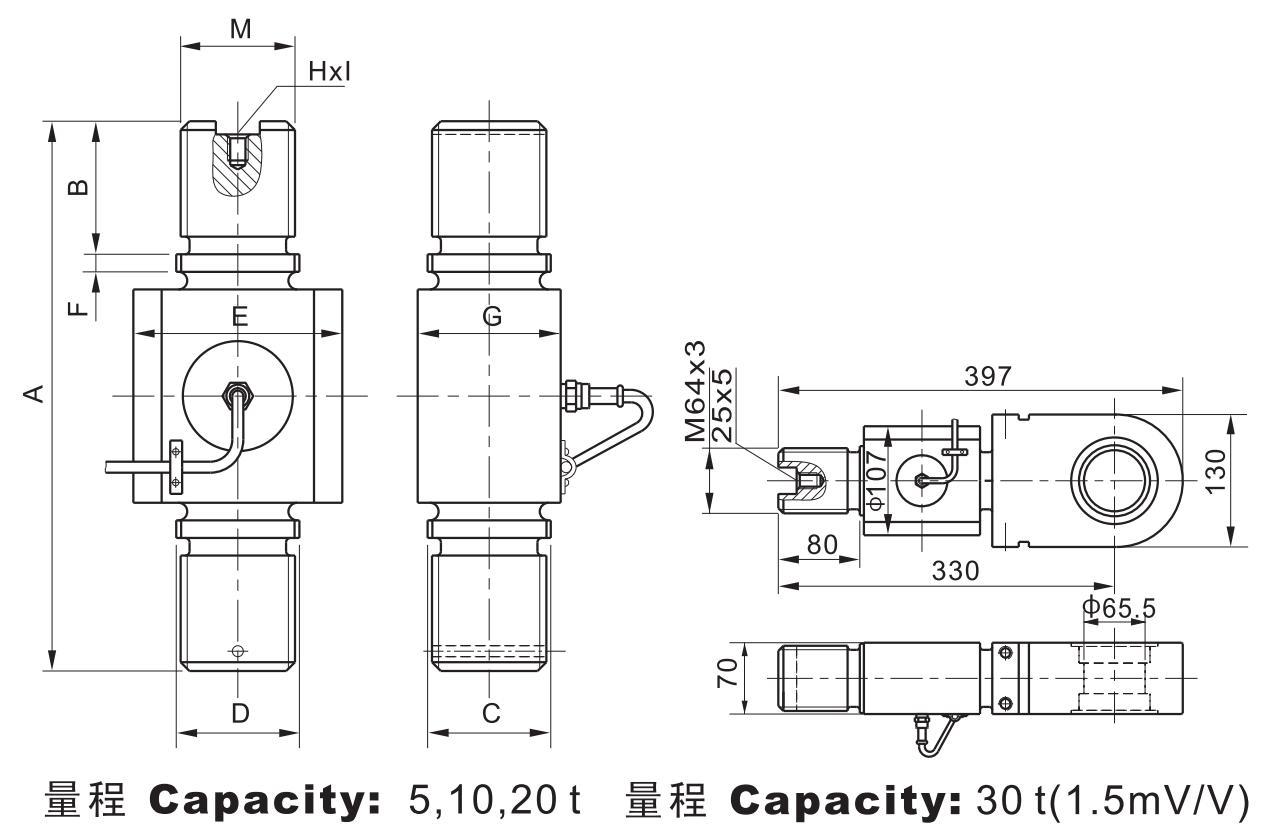

| 外形尺寸dimensions(mm)(In mm.limn=0. 03937inches) | |||||||||
| t | A | B | C | D | E | F | G | HXI | M |
| 5 | 206.0 | 48.5 | 45.0 | 55.0 | 65.0 | 8.0 | 45.0 | M36X3 | |
| 10 | 206.0 | 49.0 | 55.0 | 55.0 | 76.0 | 8.0 | 58.0 | 12X8 | M42X3 |
| 20 | 250.0 | 60.0 | 56.0 | 56.0 | 93.0 | 8.0 | 64.0 | 20X6 | M52X3 |
| 技术参数Technical parameter | |||
额定载荷 Rated capacities （Em ax） | 5,10,20,30t | 温度补偿范围 Temperature range compensated | -10℃~+40℃ |
灵 敏 度 sensitivity | 1.5.0±0.002mV/V，2.0±0.002mV/V | 工作温度范围 Temperature range operateing | -30℃~+70℃ |
综合误差 Total error | ±0.02%F.S；±0.05%F.S | 安 全 过 载 MAX safety overload | 150%F.S |
蠕 变 Creep error | ±0.02%F.S（30min） | 极 限 过 载 Limit overload | 180%F.S |
零点平衡 Zero balance | ±1%F.S | 推荐激励电压 Excitation voltage ,recommend | 10~12V DC |
零点温度影响 TCO | ±0.02%F.S/10℃ | 最大激励电压 Excitation voltage ,maximum | 15V DC |
输出温度影响 TC SPAN | ±0.02%F.S/10℃ | 防 封 等 级 Protuction class | IP67,IP68 |
输入阻抗 Input impedance | 380±10Ω， | 材 质 Construction | 合金钢（Alloy Steel） 不锈钢Stainless Steel |
输出阻抗 Output impedance | 350±3Ω； | 电 缆 Cable | Length：0.4 m Diameter：φ6mm |
绝缘阻抗 Insulation impedance | ≥5000MΩ （100V DC） | 执行标准 Execution standard | GB/T7551-2008，OIML R60 |

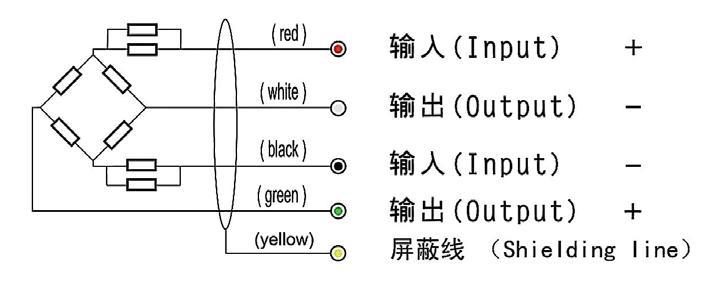

连接方式： 电源+（红）；电源- （黑）；信号+ （绿）；信号- （白） Cable Color Code： Exc+（Red）； Exc-（Black）；Sig+（Green）；Sig-（White） | |||
>
